遥控风门系统提供井下硬件执行机构,使一旦矿井发生火灾时,在全停电的情况下,靠小功率备用电源供电使风门受控于地面指挥中心。

遥控气动风门采用的解决方案是以压缩空气做风门开、关门机构的动力源。开、关门机构包括气缸、摇臂、拨门杆,气缸和摇臂分别以铰链连接在固定架上,气缸的活塞杆连接在摇臂上,拨门杆固定在门扇上,当汽缸的活塞杆伸出时,推动摇臂摆动,将门扇推开到位,摇臂上的钩子与拨门杆勾在一起,当汽缸的活塞杆收缩时,摇臂与拨门杆脱开、门扇自动回到关闭位置。
驱动气缸运动的压缩空气由电磁阀控制,驱动机构是由微型电机、蜗轮减速器、凸轮机构、二位三通阀组成的自动控制阀组。该阀组具有机械自锁性能,克服了通用电磁阀工作时需要连续供电的缺点,在使用备用电源时可大大延长备用电源的使用寿命。
微型电机的运动即风门控制由电脑控制器来完成。控制器、传感器和地面专家指挥系统微机接口组成井下控制分站。该分站的功能是(1)将风门的开、关状态传送到地面;(2)接受地面指挥中心的指令完成开、关动作;(3)平时受红外传感器控制,满足通车行人的需要;(4)在电网停电时自动切换到备用电源,接受地面遥控。本实用新型应用复式供电方式,平时靠电网供电,在停电时使用备用电源供电,采用特殊型式的可充电镉镍电池组做为井下控制的后备电源;采用双音频编解码专用集成电路实现信号传输与遥测遥控。
以气动机构取代了电动自动风门中的2000瓦左右的电动机,而其电控部件的电压和功率只有12V、15W,因而可用可充电的镉镍电池组做为备用电源,这就为一旦发生火灾,电网全停电的情况下,实现风门地面遥控提供了可靠的技术保障。
以下结合附图和实施例进一步说明本实用新型的工作原理

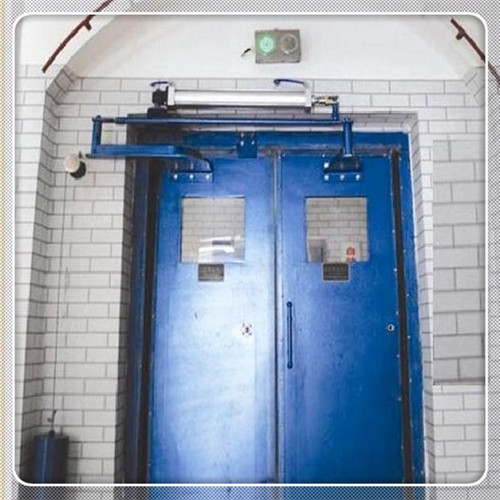

气动风门展示
