全气控风门装置(煤矿用)全气动风门装置
发布时间:2021-06-30 点击:55
全气控风门装置包括前后设置于巷道内的两道门框,门框内各竖向设置一由气缸驱动的风门,两风门的外侧各设置一主气控箱,两风门的内侧各设置一副气控箱,每道风门的主气控箱和副气控箱对应设置于各自的两侧,两主气控箱的复位对方按钮、对方复位按钮通过PU管穿墙交叉相连,两主气控箱的闭锁换向阀的闭锁进口和闭锁出口通过引线交叉相连,每道风门的主气控箱和副气控箱的卸载阀彼此相连,每道风门的主气控箱和副气控箱的开启按钮、关闭按钮以及复位按钮通过PU管穿墙相连,主气控箱的二位五通阀与相应风门的驱动气缸以及副气控箱的卸载阀通过PU管穿墙相连。
每道风门的主气控箱各连接一进气截止阀。

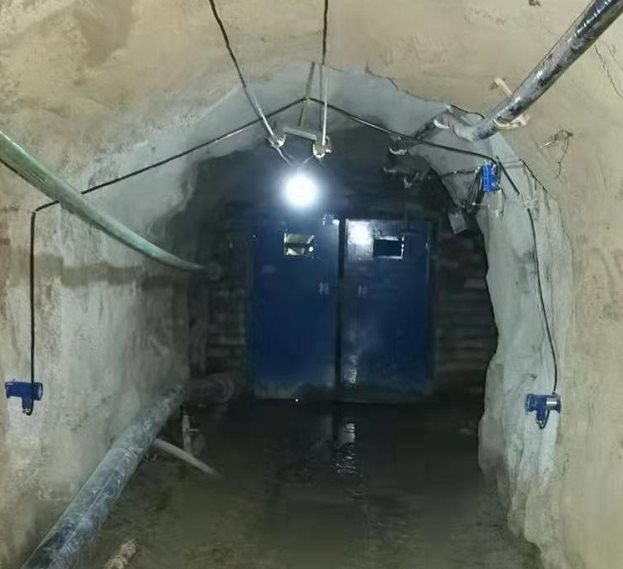

全气控风门装置(煤矿用)全气动风门装置

全气控风门装置(煤矿用)全气动风门装置的有益效果是:

使用该系统开启风门时只须按动开启按钮就能自动打开,通过风门后按动关闭按钮风门能自动平稳关闭。两道风门之间气动闭锁,即在一道风门打开时按动另一道风门开门按钮,该道风门不能打开,在另一道风门非正常关闭情况下,可以按动本道风门的复位按钮,将另一道风门关闭后才能打开本道风门,本实用新型结构独特,简单实用,安全可靠。
